Pour réaliser des petits usinages dans des matériaux non ferreux, j'ai fais l'acquisition d'une petite fraiseuse de table (Proxxon MF70). Afin de pouvoir usiner des formes complexes et/ou automatiser les déplacements (gain de temps et de précision) j'ai créé des supports adaptés pour monter des moteurs pas à pas en taille standard NEMA17.
Réalisés en impression 3D, ils présentent plusieurs avantages:
-pas de modification de la fraiseuse (réversible)
-rapidité/facilité de modification

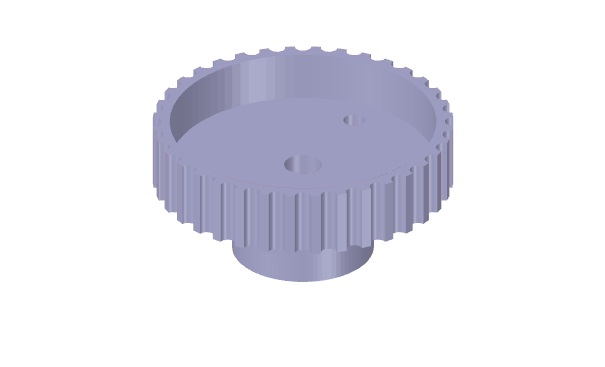

-utilisation manuelle possible (avec les molettes)
-bon accouplement moteur (couplage souple avec ABS)

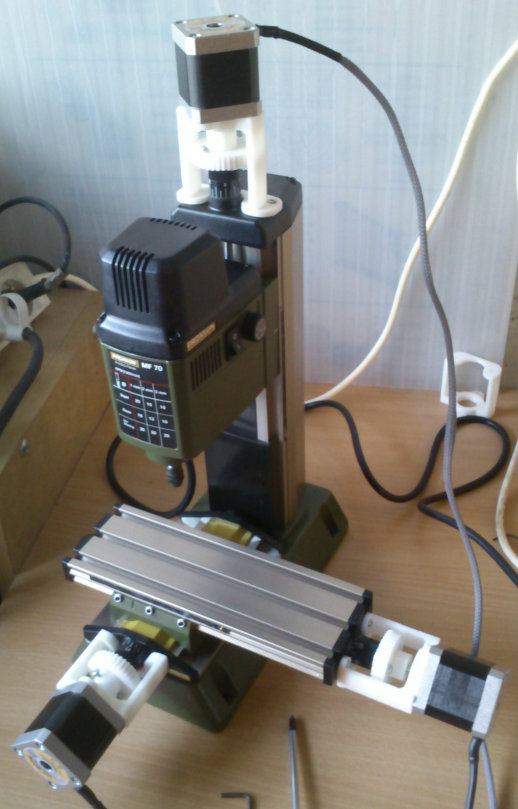

mf70

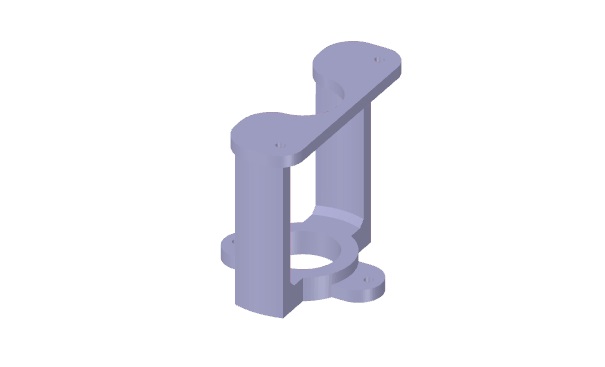

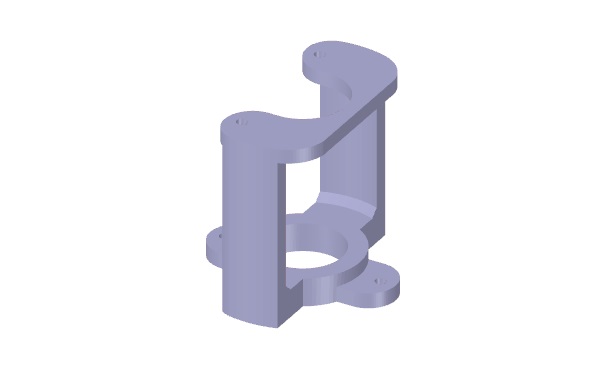

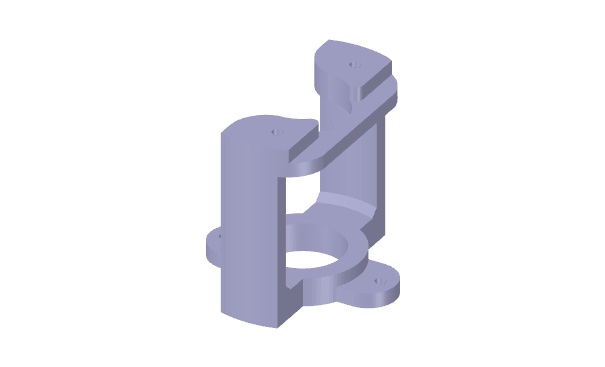

Fichiers 3D:
stl stl
stl stl

En complément, il faut une électronique/logiciel de pilotage mais grâce à la démocratisation de l'électronique 'loisir', une simple carte à microcontrôleur de type Arduino (avec 3 amplis de moteurs pas à pas) suffit à faire la liaison avec le monde informatique (logiciel):

software Arduino (Atmega328P):
https://github.com/grbl/grbl

logiciel de pilotage (multi-plateformes):
http://zapmaker.org/projects/grbl-controller-3-0

version avec 'visualizer' (PC WIN32):
https://github.com/LETARTARE/GrblHoming/tree/Letartare/GCV-3.6.1-T4
